Jegyzőkönyvek készítésére ajánlott szoftverek

Bár az ábrákat, táblázatokat más programokban is el lehet készíteni, a végső jegyzőkönyvet egy szövegszerkesztőben illik összerakni. (Pl. Excelben elkészített „jegyzőkönyvet” nem fogadunk el.)

• Microsoft Word fizetős
  http://office.microsoft.com/hu-hu/default.aspx
• Open Office ingyenes, nagyjából ugyanazt tudja, mint a Word
  http://hu.openoffice.org/
• LaTeX ingyenes, igényes munkákat lehet elkészíteni, csak profiknak
  http://hu.wikipedia.org/wiki/LaTeX

Az elkészített jegyzőkönyvet számos módon lehet PDF formátumra átkonvertálni.

Az egyik lehetőség, amit számos szövegszerkesztő támogat: maga a szövegszerkesztő tud PDF fájlba exportálni (ilyen pl. az OpenOffice vagy a LaTeX).

Másik lehetőség: olyan virtuális nyomtatót kell feltelepíteni, mely PDF fájlokat hoz létre.
Ilyenek pl. a következők:

• Adobe Acrobat (nem a sima reader) sajnos fizetős
  http://www.adobe.com/products/acrobat/
• PDF Creator ingyenes
  http://sourceforge.net/projects/pdfcreator/
• PDF-XCHANGE VIEWER ingyenes, megjegyzések szerkesztése PDF fájlokban, PDF olvasóként is jól használható
  http://www.docu-track.com/home/prod_user/PDF-XChange_Tools/pdfx_viewer

Ábrákat elsősorban vektorgrafikus képszerkesztőkkel érdemes készíteni: jóval kevesebb munkával általában sokkal szebb eredményt lehet elérni mint pixel alapú képszerkesztőkkel.

• Corel Draw fizetős
  http://www.corel.com/international.html
• Open Office Draw ingyenes, egyszerűen kezelhető
  http://hu.openoffice.org/
• Inkscape ingyenes, még béta, de jól használható
  http://www.inkscape.org/
  Alkatrészek gyűjteménye és néhány minta kapcsolás

Kapcsolási rajzok szerkesztésére jól használhatók az általános célú vektorgrafikus képszerkesztők is, sokszor azonban kényelmesebbek a kifejezetten erre a célra készült áramkörtervezők (cserébe még egy program kezelését meg kell tanulni).

• Eagle oktatási célra ingyen is használható
  http://www.cadsoft.de/
• Tina van demo, áramkörszimulátort is tartalmaz
  http://www.designwareinc.com/tina.htm
  http://www.inf.u-szeged.hu/~mistvan/elektronika/tina.htm

• GnuPlot ingyenes, szép kimenettel, de nehézkes a kezelése
  http://www.gnuplot.info/
• Excel fizetős, egyik legnagyobb hiányossága, hogy nem tud grafikont képbe exportálni
  http://office.microsoft.com/hu-hu/default.aspx
• OpenOffice ingyenes
  http://hu.openoffice.org/
• Origin fizetős
  http://www.originlab.com/
• QtiPlot fizetős/ingyenes
  http://soft.proindependent.com/qtiplot.html

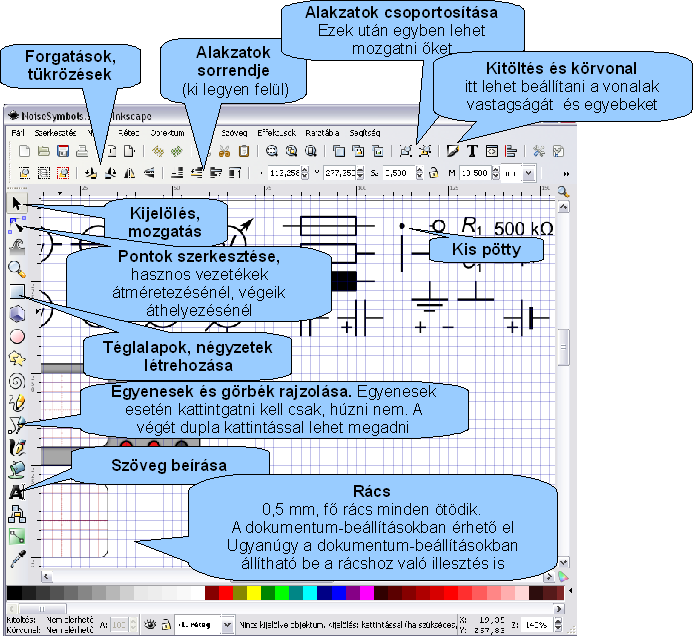

Kapcsolási rajzok szerkesztésénél jól lehet használni a mintadokumentumot.
Érdemes elmenteni más néven, majd kiválogatni a szükséges alkatrészeket. Ctrl+C / Ctrl+V -vel lehet tetszőleges számú másolatot készíteni. Az alkatrészek úgy vannak elkészítve, hogy jól illeszkedjenek a rácsozathoz (ha nem oda rakja, nagyítsunk az egér görgője segítségével, előbb utóbb sikerül).

Az alkatrészeket egyenes, vagy derékszögben tört vonalakkal lehet összekötni (az alapértelmezett vastagságot állítsuk át 0,5 mm-re, hogy megfeleljen a mintában megadott méretnek). Ha a vezeték nem jó útvonalon menne, a pontok szerkesztésével ezt könnyen korrigálhatjuk. Egymással összekötött vezetékek találkozásánál helyezzünk el kis pöttyöt (ez is illeszkedik a rácsra).

Az elkészült művet elmenthetjük svg formátumban (sajnos ezt a formátumot nem sok szövegszerkesztő ismeri, de később folytathatjuk a szerkesztést), pdf vagy eps formátumban, ha LaTeX-ben akarjuk felhasználni (a Word és OpenOffice sajnos rosszul kezeli ezeket). wmf-fel vagy emf-el még nem érdemes próbálkozni, a jelenlegi 0.46 verzió rosszul kezeli őket.
A rajzot png formátumban is exportálhatjuk, ezt már gond nélkül be tudjuk illeszteni Word vagy OpenOffice fájlokba (600 dpi felbontást választva már nem látszódik a pixelesedés).

http://www.youtube.com/watch?v=yMSyyY2DgYQ HD & fullscreen módban jól kivehető.
